Beispiele GIS mit BricsCAD und Spatial Manager Teil 1
Die BricsCAD Applikation Spatial Manager (SPM) verfügt über GIS Tools zur Analyse von Geodaten. Anhand einfacher Beispiele stellen wir Ihnen Funktionen hier vor. Heute beginnen wir mit der Generierung von Pufferzonen und Überlagerungen.
Bei der Pufferung werden in der Regel zwei Bereiche geschaffen. Ein Bereich, der innerhalb eines bestimmten Abstands zu ausgewählten Merkmalen liegt, und ein anderer Bereich, der darüber hinausgeht. Der Bereich innerhalb des festgelegten Abstands wird als Pufferzone bezeichnet. Pufferzonen werden häufig zum Schutz der Umwelt, zum Schutz von Wohn- und Gewerbegebieten vor Industrieunfällen oder Naturkatastrophen oder zur Gewaltprävention eingerichtet. Aber selbst für den Hausgebrauch können sie nützlich sein.
Beispiel Pufferzonen mit Spatial Manager
Als einfaches Beispiel sollen für eine Dienstreise alle Hotels gesucht werden, welche im Abstand von 800 m um Bahnhöfe liegen. Die Daten dafür finden sich in OpenStreetMap. Mittels der freien Webanwendung "overpass turbo" kann man sich für ein beliebiges Gebiet unter anderem Hotels und Bahnhöfe selektieren und als geojson Files herunterladen. Mit SPM importieren Sie zuerst die json Dateien in die DWG.

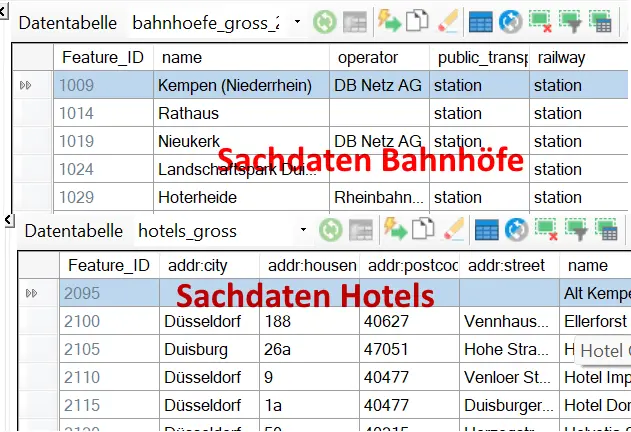

Neben den Geometrien finden sich auch Sachinformationen zu den Hotels und Bahnhöfen. Spatial Manager importiert diese als EED's, welche in Tabellen dargestellt werden. Darin finden sich eine Vielzahl von Angaben, wie z.B. die Namen der Hotels, deren Adressen oder auch die Bezeichnungen der Bahnhöfe etc. Alle diese Angaben sind sinnvoll für eine spätere Auswertung.
Der Befehl 'SPMBUFFER' im Spatial Manager ermöglicht es, gepufferte Polygone um Punktobjekte, lineare Objekte oder Polygongrenzen zu erzeugen. In unserem Beispiel handelt es sich um Punktobjekte, welche als Blockreferenzen importiert werden. Alternativ ginge auch die Darstellung als BricsCAD Punkt. Blöcke haben aber den Vorteil, dass diese einfacher lesbar sind. Außerdem können die Daten auch gleich als Attribute in die Zeichnung übernommen werden.
Mit diesem Wissen erzeugen wir nun einen Puffer um alle Bahnhöfe. Im Ergebnis erzeugt der SPM kreisförmige Polygone um alle Bahnhöfe in einem bestimmten Radius. Diesen legt der Anwender entweder selbst fest, oder er kann aus den Daten übernommen werden. Im Beispiel wurden 800 m fest eingestellt, weil ich mir zutraue meine Koffer soweit auch ohne Taxi zu schleppen.
Selbstverständlich können Sie einen beliebigen Layer in der DWG auswählen oder neu erzeugen lassen, auch welchem SPM die Puffer ablegt.
SPM geht jetzt noch einen Schritt weiter. Es werden nämlich auch alle Sachinformationen der jeweiligen Bahnhöfe an die Polygone angehängt.
Beispiel Überlagerung von Geodaten
Natürlich wäre es schön, wenn man das Ergebnis nicht nur als Bild, sondern auch als Liste hat. Selbige lässt sich mit einer Überlagerung erzeugen. Auch das geht ganz einfach.
Mit dieser Funktion erzeugen Sie neue Elemente in der Zeichnung, indem Sie geometrische Operationen zwischen zwei Gruppen von bestehenden Elementen durchführen: Quelle (Gruppe 1) und Überlagerung (Gruppe 2).
Um das Beispiel der Pufferzone fortzusetzen, wählen Sie für die Gruppe 1 alle Hotels und als Überlagerung (Gruppe 2) die Pufferzonen der Bahnhöfe. Als Überlagerungs-Option wurde die Überschneidung gewählt.
Im Ergebnis werden neue Objekte auf einem Layer Ihrer Wahl erzeugt. Das sind alle Hotels, welche sich innerhalb der Pufferzonen befinden. Die Originalelemente bleiben Ihnen also erhalten.
Besonders interessant ist, dass die neu generierten Elemente alle Sachdaten beider Gruppen enthalten. Die erzeugte Tabelle in dem Spatial Manager Datenraster beinhalten somit die Informationen der Hotels und der zugehörigen Bahnhöfe.
Bei Bedarf speichern Sie optional die gewählten Überlagerungs-Objekte (oder auch alle) in eine CSV Datei. Diese Export Funktion steht übrigens für alle Sachdaten in der DWG zur Verfügung.
Im zweiten Teil geht es mit dem Auflösen (Dissolve Funktion) von Polygonen weiter.
